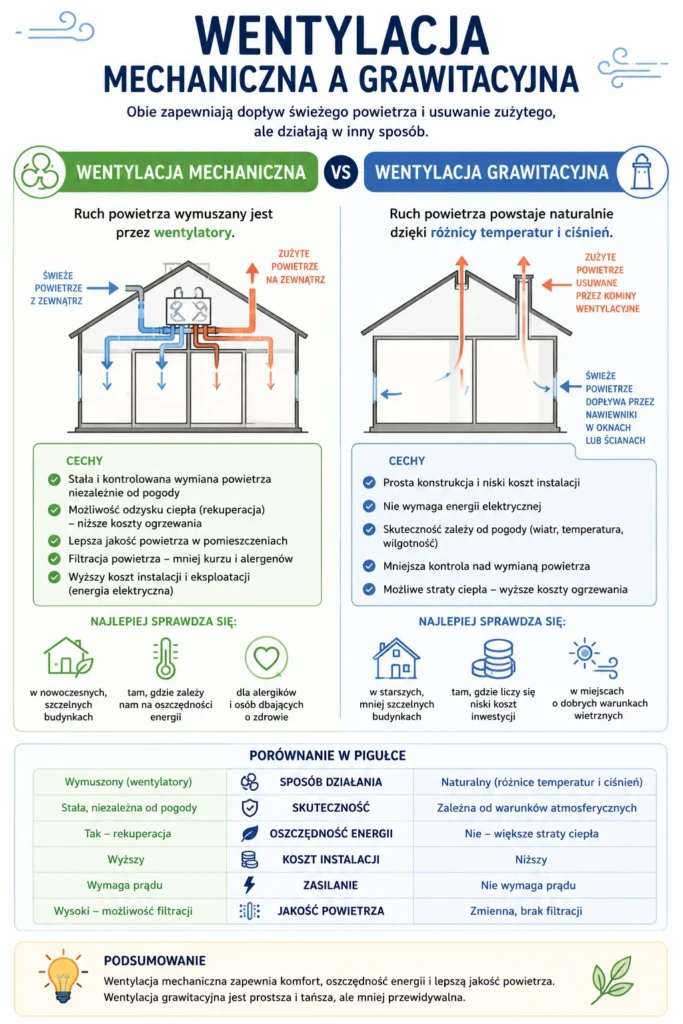

Wentylacja mechaniczna a grawitacyjna

Wybór prawidłowego systemu wentylacji to jedno z kluczowych decyzji podczas planowania budynku lub przeprowadzania głębokich remontów. Wentylacja grawitacyjna i mechaniczna to dwa fundamentalnie różne podejścia do zarządzania przepływem powietrza, każde z własnymi zaletami, wadami i obszarami zastosowania. W niniejszym artykule przeanalizujemy oba rozwiązania, wyjaśnimy pojęcia i terminologię, oraz omówimy praktyczne implikacje dla współczesnego budownictwa.

Podstawowe pojęcia i terminologia

Wentylacja grawitacyjna (naturalna)

Wentylacja grawitacyjna, zwana również wentylacją naturalną, to system wymiany powietrza, który opiera się na naturalnych zjawiskach fizycznych – przede wszystkim na konwekcji i różnicy ciśnień atmosferycznego. System ten wykorzystuje zjawisko, że ciepłe powietrze ma mniejszą gęstość niż powietrze zimne i dlatego unosi się ku górze. Tradycyjnie powietrze zużyte usuwane jest poprzez kanały wentylacyjne wbudowane w kominie, natomiast świeże powietrze napływa do pomieszczeń poprzez naturalne nieszczelności w zabudowie okiennej, specjalne nawiewniki lub otwory wentylacyjne w ścianach.

Kluczowym terminem związanym z wentylacją grawitacyjną jest ciąg kominowy – to naturalna siła wytwarzająca przepływ powietrza w kanałach wentylacyjnych. Ciąg powstaje wskutek różnicy temperatur między wnętrzem budynku a otoczeniem. Temperatura wewnątrz zazwyczaj wynosi 20-22°C, a minimalna różnica temperatur potrzebna do skutecznego działania wentylacji wynosi około 12°C.

Wentylacja mechaniczna

Wentylacja mechaniczna (ang. CMV – Controlled Mechanical Ventilation) to system, w którym wymiana powietrza jest wymuszana za pomocą urządzeń mechanicznych – przede wszystkim wentylatorów zainstalowanych w centrali wentylacyjnej. W przeciwieństwie do systemu grawitacyjnego, wentylacja mechaniczna pracuje niezależnie od warunków atmosferycznych i zapewnia stałą, kontrolowaną wymianę powietrza przez cały rok.

Wśród systemów wentylacji mechanicznej wyróżniamy:

• Wentylacja jednoprzepływowa (wyciągowa) – wymuszony odpór powietrza zużytego, dopływ powietrza świeżego następuje naturalnie poprzez nawiewniki
• Wentylacja dwuprzepływowa (nawiewno-wywiewna) – zarówno dopływ jak i odpór powietrza są wymuszane mechanicznie, pozwalając na precyzyjną kontrolę przepływów
• Wentylacja z odzyskiem ciepła (rekuperacja) – zaawansowany system, w którym ciepło z powietrza usuwanego jest przekazywane do świeżego powietrza napływającego, pozwalając na oszczędność energii sięgającą 98%

Wentylacja hybrydowa

Wentylacja hybrydowa (zwana również wentylacją wspomaganą) to rozwiązanie pośrednie, łączące elementy obu systemów. Pracuje przede wszystkim w trybie grawitacyjnym, ale wyposażona jest w wentylatory wspomagające uruchamiane automatycznie, gdy warunki atmosferyczne nie sprzyjają naturalnej wymianie powietrza (np. w upalne letnie dni lub przy braku wiatru). System ten reaguje na czujniki monitorujące temperaturę, wilgotność i stężenie CO₂.

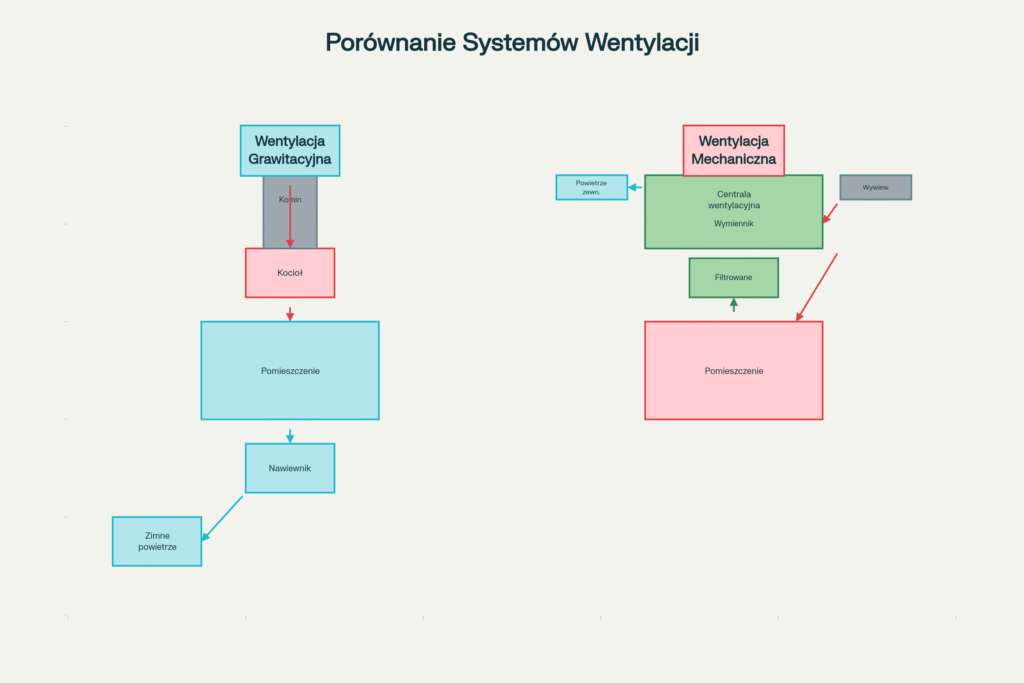

Zasada działania – fizyką oddychającego budynku

Jak działa wentylacja grawitacyjna?

Wentylacja grawitacyjna bazuje na prostym zjawisku fizycznym – efekcie stosu (stack effect). Kiedy powietrze w domu jest ogrzane, jego gęstość spada. To ciepłe, lżejsze powietrze unosi się naturalnie w górę. W kominach wentylacyjnych tego wznoszącego się ciepłego powietrza tworzy się przepływ – ciąg kominowy. Jednocześnie, w podstawach budynku oraz w pomieszczeniach mieszkalnych tworzy się niedocisk (podciśnienie), który powoduje napływ świeżego, zimniejszego powietrza z zewnątrz.

Jednak wentylacja grawitacyjna ma trzy krytyczne warunki niezbędne do funkcjonowania:

1. Różnica temperatur – wewnątrz musi być co najmniej 12°C cieplej niż na zewnątrz
2. Drożne kanały wentylacyjne – kanały muszą być wolne od przeszkód i osiągać minimalną długość około 1,5-2 metra dla pomieszczeń na górnych piętrach
3. Dopływ świeżego powietrza – do pomieszczeń musi docierać świeże powietrze z zewnątrz poprzez nieszpelności zabudowy, nawiewniki lub specjalne otwory nawiewne

Problem w nowoczesnym budownictwie polega na tym, że współczesne okna i drzwi są szczelne – w przeszłości nieszczelności były normą, dzisiaj są unikane. To oznacza, że jeśli nie zapewnimy specjalnego dopływu powietrza (poprzez nawiewniki), system wentylacji grawitacyjnej nie będzie działać prawidłowo, nawet jeśli inne warunki są spełnione.

Jak działa wentylacja mechaniczna?

Wentylacja mechaniczna pracuje na całkowicie innych zasadach – wymuszeniu, a nie naturalnym przepływie. System składa się z:

• Centrali wentylacyjnej – urządzenia zawierającego wentylatory, filtry, a w systemach zaawansowanych wymiennik ciepła (rekuperator)
• Sieci kanałów – rozsyłowych powietrze świeże do pomieszczeń mieszkalnych i zbierających powietrze zużyte z pomieszczeń technicznych (kuchnia, łazienka, WC)
• Nawiewników i wywiews – elementów montowanych w sufitach, ścianach lub okniach
• Sterownika – urządzenia automatycznie regulującego pracę wentylatorów

System mechaniczny dostarcza powietrze filtrowane – co jest kluczową zaletą dla osób z alergią. Filtry (czasami na poziomie HEPA, jak w szpitalach) zatrzymują pyłki, kurz, bakterie i inne zanieczyszczenia. Ponadto, w systemach z rekuperacją, ciepłe powietrze opuszczające dom oddaje swoją energię termiczną świeżemu powietrzu napływającemu, co pozwala na oszczędność energii.

Zalety wentylacji grawitacyjnej

Prostota i niezawodność

Pierwszą i najistotniejszą zaletą wentylacji grawitacyjnej jest jej niezwykła prostota. System nie wymaga urządzeń elektronicznych, wentylatorów czy skomplikowanego sterownika. W najprostszej postaci wentylacja grawitacyjna to zaledwie kanały w kominie – to znacznie zmniejsza ryzyko awarii. Historia pokazuje, że takie systemy funkcjonują niezawodnie przez dziesiątki lat.

Ponadto, brak komponentów elektronicznych oznacza brak podatności na uszkodzenia spowodowane przesiadkami prądowymi czy problemami technicznymi. Jeśli wiatr zburzy dach, ale kanały pozostaną nienaruszone, system dalej będzie działać.

Minimalne koszty eksploatacyjne

Wentylacja grawitacyjna nie wymaga energii elektrycznej do swojej pracy. To oznacza całkowity brak kosztów zużycia prądu – jedynym wydatkiem są okresowe przeglądy kominiarskie i ewentualne czyszczenie kanałów. W porównaniu z wentylacją mechaniczną, która pochłania energię przez cały rok, to jest ogromną zaletą dla właścicieli budynków, zwłaszcza w kontekście rosnących cen energii.

Niski koszt instalacji

Instalacja tradycyjnej wentylacji grawitacyjnej jest znacznie tańsza niż wentylacja mechaniczna. Wymaga jedynie prawidłowego zaplanowania kanałów, materiałów (rury PVC lub blok kominowy) i fachownika do montażu. W stosunku do systemów mechanicznych, których koszt dla domu 150m² wynosi 30-45 tysięcy złotych, wentylacja grawitacyjna jest znacznie bardziej przystępna finansowo.

Brak hałasu

System grawitacyjny pracuje całkowicie bezgłośnie. W dobie rosnącego zainteresowania komfortem akustycznym mieszkań, to może być istotnym argument dla wielu właścicieli. Wentylacja mechaniczna, szczególnie w trybach wyższych wydajności, wydaje słyszalny szum z powodu pracy wentylatorów.

Wady wentylacji grawitacyjnej

Uzależnienie od warunków atmosferycznych

Największą wadą wentylacji grawitacyjnej jest jej całkowita zależność od pogody i warunków termicznych. Latem, gdy temperatura zewnętrzna zbliża się do temperatury wewnątrz, różnica temperatur zmniejsza się, a tym samym słabnie ciąg kominowy. W bardzo upalne dni (powyżej 20-22°C) praktycznie nie ma różnicy temperatur – wentylacja grawitacyjna praktycznie nie działa.

Dodatkowo, wiatry mogą zakłócać lub zmieniać kierunek przepływu powietrza w kominach – silny wiatr może spowodować „wysysanie” powietrza z domu przez komin wentylacyjny, prowadząc do nadmiernych strat ciepła.

Słaba funkcja podczas wysokiej wilgotności

Wentylacja grawitacyjna ma ograniczone możliwości usuwania nadmiaru wilgoci, szczególnie w pomieszczeniach takich jak łazienka. W trakcie prysznica lub kąpieli w wannie wydziela się 1000-2000 gramów pary wodnej. Bez mechanicznego wspomagania, wentylacja grawitacyjna może nie być w stanie szybko usunąć tę wilgoć, prowadząc do kondensacji pary na ścianach i oknach oraz tworzenia się pleśni.

Brak kontroli i filtracji

Wentylacja grawitacyjna nie zapewnia żadnej kontroli nad procesem wymiany powietrza. Nie ma możliwości regulacji wydajności ani – co bardzo ważne – filtracji powietrza napływającego do budynku. To oznacza, że powietrze zawierające pyłki, kurz, spaliny z ulicy i inne zanieczyszczenia dostaje się bezpośrednio do pomieszczeń.

Problemy w nowoczesnych szczelnych budynkach

Współczesne budownictwo charakteryzuje się wysoką szczelnością termiczną – szczelne okna, drzwi, izolacja. To jest kluczowe dla efektywności energetycznej, ale stanowi problem dla wentylacji grawitacyjnej. Bez naturalnych nieszczelności i bez zainstalowanych nawiewników, wentylacja grawitacyjna nie może pracować.

Zalety wentylacji mechanicznej

Niezawodna praca niezależnie od pogody

Najważniejszą zaletą wentylacji mechanicznej jest pełna niezależność od warunków atmosferycznych. System pracuje z tą samą wydajnością latem, zimą, w wietrzne dni i w spokojne noce. Właściciel budynku ma pewność, że wymiana powietrza będzie stała i kontrolowana przez całą dobę przez cały rok.

Wysokie możliwości usuwania wilgoci

Wentylacja mechaniczna jest niezwykle skuteczna w usuwaniu nadmiaru wilgoci. Szczególnie w systemach z odzyskiem ciepła, wentylacja może szybko i efektywnie pozbyć się pary wodnej z pomieszczeń mokrych, zapobiegając powstawaniu pleśni i grzybów. Czujniki wilgotności mogą automatycznie zwiększać wydajność wentylacji, gdy wilgotność przekroczy dopuszczalny poziom (powyżej 60%).

Zaawansowana filtracja powietrza

System mechaniczny pozwala na zastosowanie zaawansowanych filtrów, od standardowych (klasa G4) po filtry HEPA (wysokosprawne filtry absolutne). To oznacza, że powietrze napływające do budynku jest oczyszczone z 99,97% pyłków, kurzu, bakterii i alergenów. Dodatkowe filtry węglowe mogą usuwać zapachy i lotne związki organiczne (VOC).

Odzysk ciepła i oszczędności energii

W systemach z rekuperacją (wymiennik ciepła) odzysk ciepła wynosi do 98%. To oznacza, że energia cieplna z powietrza usuwanego (które zawsze ma temperaturę pokojową) jest przekazywana do świeżego powietrza napływającego z zewnątrz. W wyniku tego, nie trzeba doprowadzać do pomieszczeń zimnego powietrza – zawsze jest ono wstępnie podgrzane.

Empirycznie, zwrot z inwestycji w wentylację mechaniczną z odzyskiem ciepła wynosi 5-8 lat, po czym system praktycznie pracuje „za darmo” poprzez oszczędności na ogrzewaniu.

Pełna kontrola i automatyzacja

Nowoczesne systemy wentylacji mechanicznej oferują pełną kontrolę nad procesem wymiany powietrza. Sterownik pode dostosowuje wydajność na podstawie:

• Stężenia CO₂ (miernik jakości powietrza wewnętrznego)
• Poziomu wilgotności
• Temperatura wewnątrz i na zewnątrz
• Harmonogramu (np. tryb nocny z obniżoną wydajnością)
• Obecności ludzi w pomieszczeniu (czujniki ruchu)

Inteligentne systemy Smart Home pozwalają na zdalne sterowanie poprzez aplikacje mobilne.

Doskonałe dla szczelnych budynków

Wentylacja mechaniczna jest idealna dla współczesnych budynków z wysoką szczelnością termiczną. Nie wymaga naturalnych nieszczelności czy nawiewników – system samodzielnie zapewnia dopływ świeżego powietrza, niezależnie od szczelności zabudowy.

Wady wentylacji mechanicznej

Znaczące koszty instalacji i eksploatacji

Instalacja wentylacji mechanicznej z odzyskiem ciepła kosztuje od 25 do 70 tysięcy złotych dla domu 150m², w zależności od systemu i skomplikowania. Dla domów poniżej 100m² można liczyć na co najmniej 8-15 tysięcy złotych. To jest zdecydowanie droższe niż wentylacja grawitacyjna.

Dodatkowo, system generuje stałe koszty eksploatacyjne z powodu zużycia energii elektrycznej wentylatorów. Jednak w praktyce, oszczędności na ogrzewaniu (dzięki rekuperacji) przychodzą zbliżone do kosztów energii potrzebnej do pracy wentylatorów, co czyni system neutralnym pod względem finansowym w ciągu kilku lat.

Wymaga konserwacji i remontów

Wentylacja mechaniczna wymaga regularnej konserwacji. Filtry muszą być wymieniane co 3-6 miesięcy. Kanały wentylacyjne, podobnie jak w systemach grawitacyjnych, mogą się zapychać kurzem i wymagać czyszczenia. Awaria wentylatora, sterownika lub wymiennika ciepła może być kosztowna w naprawie.

Hałas

Nowoczesne systemy są coraz cichsze, ale wentylacja mechaniczna zawsze generuje pewien poziom hałasu z pracy wentylatorów. W mniejszych domach, gdzie kanały biegną przez salony i sypialnie, może to być słyszalne. Wentylacja grawitacyjna jest całkowicie bezgłośna.

Złożoność instalacji

Instalacja wentylacji mechanicznej wymaga fachowej projektowania i wykonania. Kanały muszą być prawidłowo wyważone, aby każde pomieszczenie otrzymywało odpowiednią ilość powietrza. Błędy w projektowaniu mogą prowadzić do nierównomiernego rozprowadzenia powietrza i słabszej wydajności.

Przepisy, normy i wymagania budowlane

Polska ma ściśle określone przepisy dotyczące wentylacji w budynkach mieszkalnych. Podstawową normą jest PN-83/B-03430/Az3:2000, która określa minimalny strumień powietrza, jaki powinien być usunięty z poszczególnych pomieszczeń.

Minimalne wymagane strumienie wymiany powietrza:

• Kuchnia z kuchenką gazową: 70 m³/h
• Kuchnia z kuchenką elektryczną: 30-50 m³/h (zależy od metrażu mieszkania)
• Łazienka: 50 m³/h
• WC oddzielne: 30 m³/h
• Pokoje mieszkalne (oddzielone od kuchni i łazienki więcej niż dwojgiem drzwi): 30 m³/h
• Pomieszczenia pomocnicze bezokienne: 15 m³/h

Prawo budowlane mówi, że w pomieszczeniach, gdzie wentylacja grawitacyjna nie jest możliwa (np. budynki wysokościowe), wentylacja mechaniczna jest obowiązkowa. W pozostałych budynkach, może być stosowana wentylacja grawitacyjna, ale coraz częściej urzędy budowlane wymagają nawiewników higrosterowanych lub ciśnieniowych do uzupełnienia wentylacji naturalnej.

Ważne jest, że w jednym pomieszczeniu nie można mieszać wentylacji grawitacyjnej i mechanicznej – trzeba wybrać jeden system.

Wymiary kanałów i projektowanie wentylacji

Dla wentylacji grawitacyjnej, minimum pola przekroju kanału wynosi 0,016 m² (np. 14 x 14 cm lub 14 x 21 cm). Jednak w praktyce, dla skutecznego działania, kanały powinny być dłuższe – co najmniej 2 metry dla małych pomieszczeń.

W wentylacji mechanicznej, wymiary kanałów dobiera się na podstawie przepływu powietrza:

• Ø100 mm – dla przepływów do 100 m³/h (sypialnie)
• Ø125-160 mm – dla przepływów 100-300 m³/h (pokoje dzienne)
• Ø200 mm – dla przepływów do 450 m³/h (główne kanały)

Wentylacja hybrydowa – rozwiązanie pośrednie

Wentylacja hybrydowa to rozwiązanie, które zyskuje na popularności w Polsce. System ten działa przede wszystkim w trybie grawitacyjnym, ale wyposażony jest w nasady kominowe z silnikami elektrycznymi o małej mocy. Wentylatory uruchamiają się automatycznie, gdy czujniki stwierdzą, że warunki grawitacyjne nie sprzyjają wymianie powietrza.

Zalety wentylacji hybrydowej:

• Niskie koszty instalacji – podobne do grawitacyjnej, ale z dodatkami elektrycznymi
• Mały pobór energii – wentylatory pracują tylko wtedy, gdy to konieczne
• Niezawodna w każdych warunkach – eliminuje problem niskiej wydajności w upalne dni
• Cicha praca – wentylatory pracują na niskich obrotach

Wady:

• Brak filtracji – powietrze nadal wpada bez filtrów
• Brak odzysku ciepła – straty energii są zbliżone do grawitacyjnej
• Wymaga nawiewników – bez nich system nie będzie funkcjonować

Konserwacja i eksploatacja

Wentylacja grawitacyjna

Konserwacja wentylacji grawitacyjnej jest minimalna, ale niezwykle ważna. Co roku powinna być przeprowadzana przegląd kominiarskie, podczas których fachowiec sprawdzą drożność kanałów. W przypadku zapchania kanału, grozy zbieranie się szkodliwych produktów spalania w domu.

Czyszczenie kanałów wentylacyjnych powinno być robione profesjonalnie, zwłaszcza jeśli doszło do gromadzenia się kurzu i brudu.

Wentylacja mechaniczna

Wentylacja mechaniczna wymaga regularnej konserwacji:

1. Wymiana filtrów – co 3-6 miesięcy, w zależności od jakości powietrza w okolicy
2. Czyszczenie kratek i anemostatów – regularne odkurzanie widocznych elementów
3. Serwis centrali – co najmniej raz w roku profesjonalny przegląd, czyszczenie wymiennika ciepła
4. Czyszczenie kanałów – co kilka lat, w zależności od warunków

Zaniedbanie konserwacji prowadzi do spadku wydajności, zwiększonego zużycia energii i potencjalnych awarii urządzeń.

Zagrożenia zdrowotne słabej wentylacji

Słaba lub brak właściwej wentylacji niosą poważne zagrożenia zdrowotne dla mieszkańców:

Wysoki poziom CO₂

Światowa Organizacja Zdrowia (WHO) zaleca, aby stężenie CO₂ w pomieszczeniach nie przekraczało 1000 ppm (części na milion). Powyżej tego poziomu ludzie odczuwają dyskomfort, problemy z koncentracją i zmęczenie. W klasach szkolnych poziom CO₂ często osiąga 3500-4000 ppm w ciągu 30 minut lekcji.

Problemy zdrowotne

Słaba wentylacja prowadzi do:

• Bóle głowy
• Zmęczenie i senność
• Problemy z koncentracją
• Suchość oczu i gardła
• Problemy oddechowe
• Zwiększona podatność na infekcje
• Alergii i astmy

Wilgoć i pleśń

Zbyt wysoka wilgotność (powyżej 60%) sprzyja rozwojowi pleśni i grzybów, które mogą powodować poważne problemy zdrowotne, zwłaszcza u dzieci i osób z alergiami.

Wnioski i rekomendacje

Wybór między wentylacją grawitacyjną a mechaniczną powinien zależeć od konkretnych warunków i potrzeb budynku:

Wentylacja grawitacyjna sprawdza się w:

• Starszych budynkach z mniej szczelną zabudową
• Budynkach, gdzie minimalizuje się koszty (domki letniskowe, zabudowania gospodarcze)
• Projektach, gdzie priorytetem jest niezawodność i prostota
• Sytuacjach, gdzie koszt instalacji jest krytycznym czynnikiem

Wentylacja mechaniczna jest konieczna w:

• Nowoczesnych budynkach o wysokiej szczelności termicznej
• Budynkach wysokościowych
• Mieszkaniach dla osób z alergami
• Budynkach, gdzie wymagana jest wysoka jakość powietrza wewnętrznego
• Projektach z priorytetem energooszczędności
• Budynkach z podwyższonymi wymaganiami hygienizacyjnymi

Wentylacja hybrydowa jest interesującym kompromisem dla:

• Modernizacji starszych budynków bez zmiany kanałów
• Budynków, gdzie chce się poprawić wydajność za rozsądny koszt
• Projektów poszukujących balansu między wydajnością a zużyciem energii

Niezależnie od wyboru systemu, właściwa konserwacja jest niezbędna do zapewnienia zdrowia, komfortu i długowieczności budynku.
